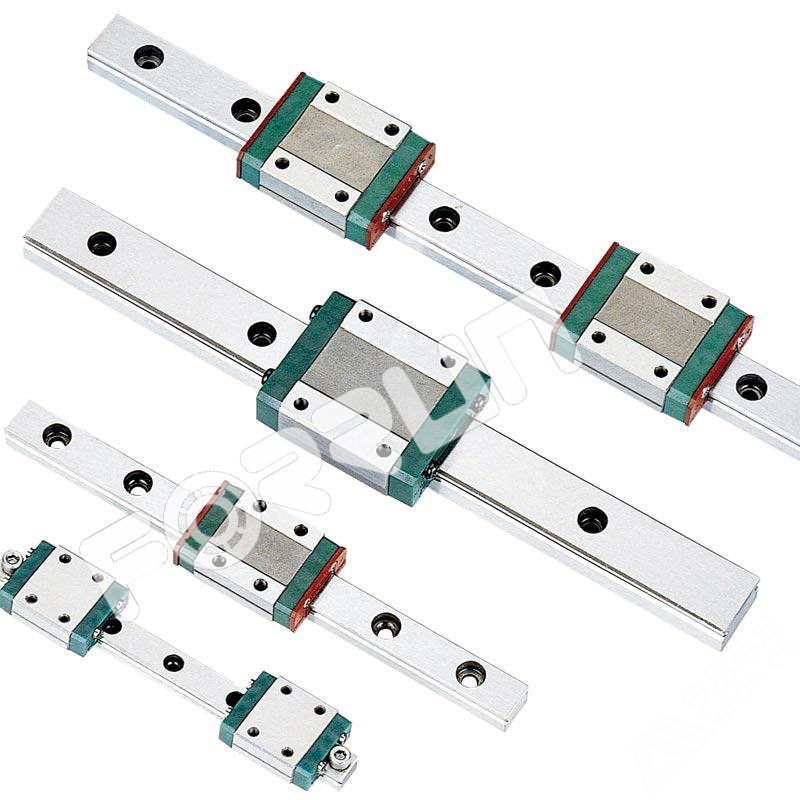

上銀導軌、上銀直線導軌簡介
上銀直線導軌為一種滾動導引，借由鋼珠在滑塊與直線導軌之間作無限滾動循環，負載平臺能沿著直線導軌輕易地以高精度作線性運動。與傳統的滑動導引相較，滾動導引的摩擦系數可降低至原來的1/50，由于起動的摩擦力大大減少，相對的較少無效運動發生，故能輕易達到μm級進給及定位。再加上滑塊與直線導軌間的束制單元設計，使得直線導軌可同時承受上下左右等各方向的負荷，上述陳列特點并非傳統滑動導引所能比擬，因此機臺若能配合滾珠螺桿，使用直線導軌作導引，必能大幅提高設備精度與機械效能。
MGN系列直線導軌的特點：
1、體積小，輕量化，特別適合小型化設備使用。
2、滑塊，導軌材質提供不銹鋼及合金鋼兩種。不銹鋼材質的直線導軌，包含滑塊，導軌及其它金屬配件，如鋼珠，保持器等，皆使用不銹鋼材質，具備防銹的特性。
3、采用哥德型四點接觸設計，可承受各方向負荷，具備剛性強，精度高等特性。
4、有鋼珠保持器設計，在精度允許下具備互換性。

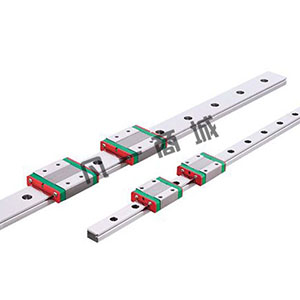

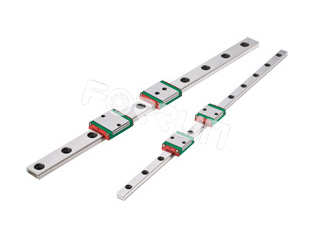

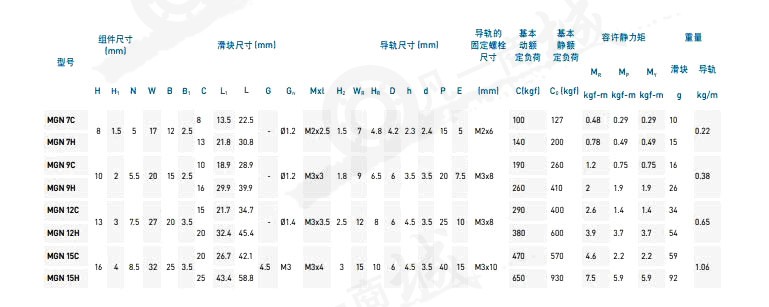

MGN型上銀直線導軌產品規格

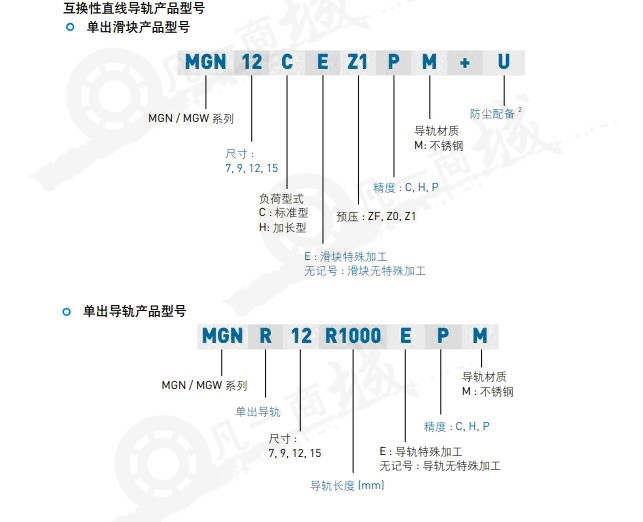

上銀直線導軌MGN系列具備非互換性型及互換性型兩種直線導軌，兩者規格尺寸相同，主要差異點在于互換性型上銀直線導軌之滑塊、導軌可單出互換使用，較便利，但其組合精度無法達到非互換性型之超高精度，不過由于HIWIN在制造上有良好的尺寸控制及嚴格的質量要求，互換性型之組合精度目前已達到一定的水平，對不需配對安裝上銀直線導軌的客戶而言，是一項很好的選擇。上銀直線導軌MGN系列產品型號主要標明系列、尺寸、型式、精度等級、預壓等規格要求，以利訂貨時雙方對產品的確認。
上銀直線導軌安裝注意事項：
(1) 安裝面肩部高度及倒角
安裝MGN型上銀直線導軌時必須注意安裝面肩部的狀況是否適當，如倒角過大，凸出的地方易造成上銀直線導軌的精度不良，而高度過高則會干涉滑塊。故如果能依照建議要求安裝面肩部，安裝精度不良即可排除。
(2) 導軌裝配螺絲之扭力值
安裝上銀直線導軌時是否鎖緊貼平基準面影響線性滑軌精度甚劇，因此為達到每顆螺絲都能鎖緊的目的，建議使用下列扭力值鎖裝配螺絲。
